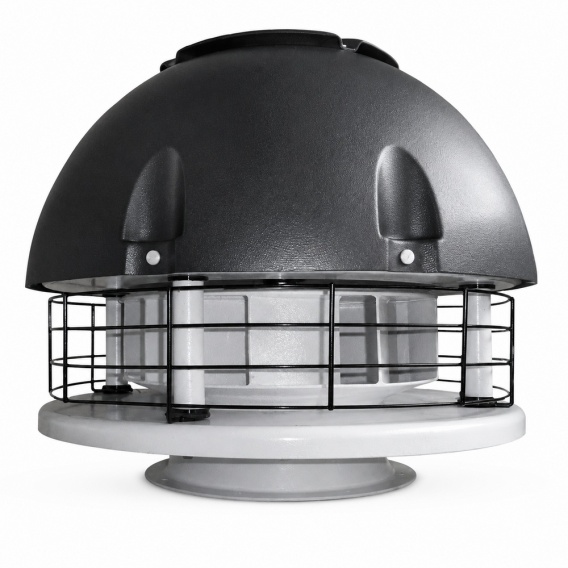

Wentylator dachowy Metalplast WDc/s-12,5 N 1450 obr/min 230V +60°C

Wentylator dachowy Metalplast WDc/s-12,5 N 1450 obr/min 230V +60°C

WDc/s-12,5 N to dachowy wentylator osiowy o poziomym wyrzucie powietrza (litera s w symbolu) z silnikiem 0,09 kW / 1450 obr/min i zasilaniem 230 V. Przeznaczony do wentylacji ogólnej i wywiewnej obiektów przemysłowych, magazynowych, rolniczych i użyteczności publicznej. Wersja o maksymalnej temperaturze pracy +60°C.

Najważniejsze cechy

• Poziomy wyrzut powietrza - ochrona konstrukcji dachu przed wilgocią i zabrudzeniem.
• Obudowa z twardego PVC odpornego na promieniowanie UV i warunki atmosferyczne.
• Silnik 0,09 kW, 1450 obr/min, 230 V, klasa izolacji F, stopień ochrony IP 55/54.
• Praca z powietrzem czystym lub zanieczyszczonym o zapyleniu do 0,3 g/m³.
• Maksymalna temperatura przetłaczanego powietrza: +60°C.
• Montaż na podstawach dachowych z kołnierzem lub bezpośrednio na cokole.
• Wersja N - wirnik niski o obniżonej charakterystyce przepływowej.

Dane techniczne

Zakres pracy

Wymiary montażowe

Rysunki wymiarowe dla wielkości WDc/s-12,5 N (wymiary w mm; rysunek odwzorowuje geometrię z karty katalogowej producenta):

øD - średnica króćca przyłączeniowego (wlot), øD_o - średnica podziałowa otworów montażowych, øA - średnica kołnierza podstawy, H - wysokość całkowita, n - liczba otworów mocujących.

Zastosowanie

• Hale produkcyjne, warsztaty i magazyny.
• Budynki inwentarskie i obiekty rolnicze.
• Laboratoria, szpitale, szkoły, baseny i obiekty użyteczności publicznej.
• Wywiew powietrza zanieczyszczonego o zapyleniu do 0,3 g/m³.

Montaż

Wentylator montuje się na dachowej podstawie lub cokole z kołnierzem o średnicy podziałowej øD_o = 149 mm (8 otworów ø7 mm), na króciec o średnicy øD = 125 mm. Zalecane jest zastosowanie wyłącznika serwisowego oraz zabezpieczenia silnikowego dobranego do prądu znamionowego 0,85 A.
