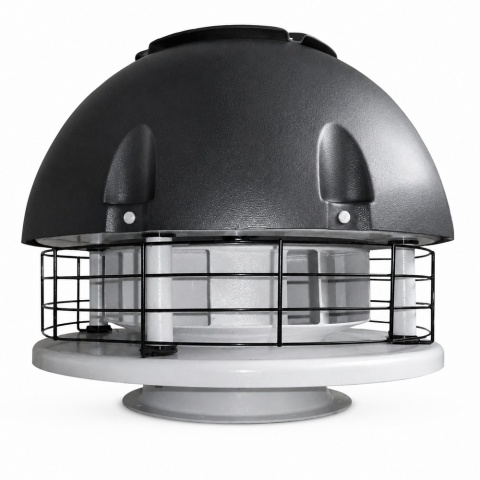

WDc/s-56 to dachowy wentylator osiowy o poziomym wyrzucie powietrza (litera s w symbolu) z silnikiem 1,1 kW / 700 obr/min i zasilaniem 400 V. Przeznaczony do wentylacji ogólnej i wywiewnej obiektów przemysłowych, magazynowych, rolniczych i użyteczności publicznej. Wersja o maksymalnej temperaturze pracy +60°C.

Najważniejsze cechy

• Poziomy wyrzut powietrza - ochrona konstrukcji dachu przed wilgocią i zabrudzeniem.
• Obudowa z twardego PVC odpornego na promieniowanie UV i warunki atmosferyczne.
• Silnik 1,1 kW, 700 obr/min, 400 V, klasa izolacji F, stopień ochrony IP 55/54.
• Praca z powietrzem czystym lub zanieczyszczonym o zapyleniu do 0,3 g/m³.
• Maksymalna temperatura przetłaczanego powietrza: +60°C.
• Montaż na podstawach dachowych z kołnierzem lub bezpośrednio na cokole.

Dane techniczne

Zakres pracy

Wartości dla tej prędkości obrotowej przeliczono z charakterystyki katalogowej zgodnie z prawami podobieństwa wentylatorów (Q ~ n, Δp ~ n²) - traktować orientacyjnie. Dobór punktu pracy wg charakterystyki producenta.

Wymiary montażowe

Rysunki wymiarowe dla wielkości WDc/s-56 (wymiary w mm; rysunek odwzorowuje geometrię z karty katalogowej producenta):

øD - średnica króćca przyłączeniowego (wlot), øD_o - średnica podziałowa otworów montażowych, øA - średnica kołnierza podstawy, H - wysokość całkowita, n - liczba otworów mocujących.

Zastosowanie

• Hale produkcyjne, warsztaty i magazyny.
• Budynki inwentarskie i obiekty rolnicze.
• Laboratoria, szpitale, szkoły, baseny i obiekty użyteczności publicznej.
• Wywiew powietrza zanieczyszczonego o zapyleniu do 0,3 g/m³.

Montaż

Wentylator montuje się na dachowej podstawie lub cokole z kołnierzem o średnicy podziałowej øD_o = 620 mm (16 otworów ø10 mm), na króciec o średnicy øD = 560 mm. Zalecane jest zastosowanie wyłącznika serwisowego oraz zabezpieczenia silnikowego dobranego do prądu znamionowego 3,4 A.
